您現在的位置：首頁 > 產品 > 氣動調節閥系列
氣動薄膜低溫單座調節閥
- 發布時間:2023-05-09
- 產品品牌:杜伯拉閥門
- 產品型號:ZXPD氣動薄膜低溫單座調節閥
- 連接形式:法蘭鏈接
- 產品材質:不銹鋼
- 公稱通徑:DN25,DN32,DN40,DN50
- 行業應用:廣泛應用于冶金、空分、制氧、石油、化工等低溫、深冷場合。特別適用于精確控制低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。

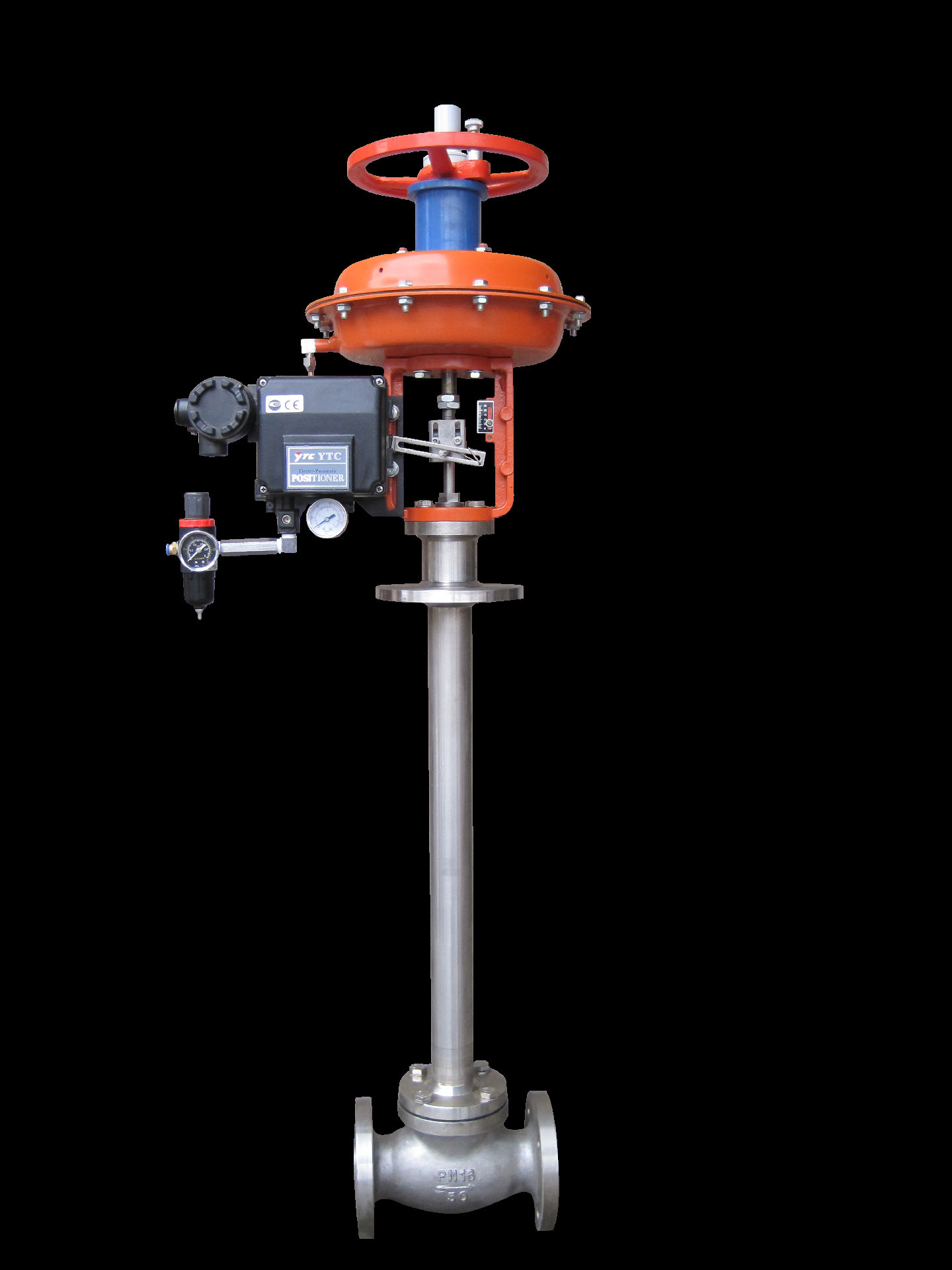

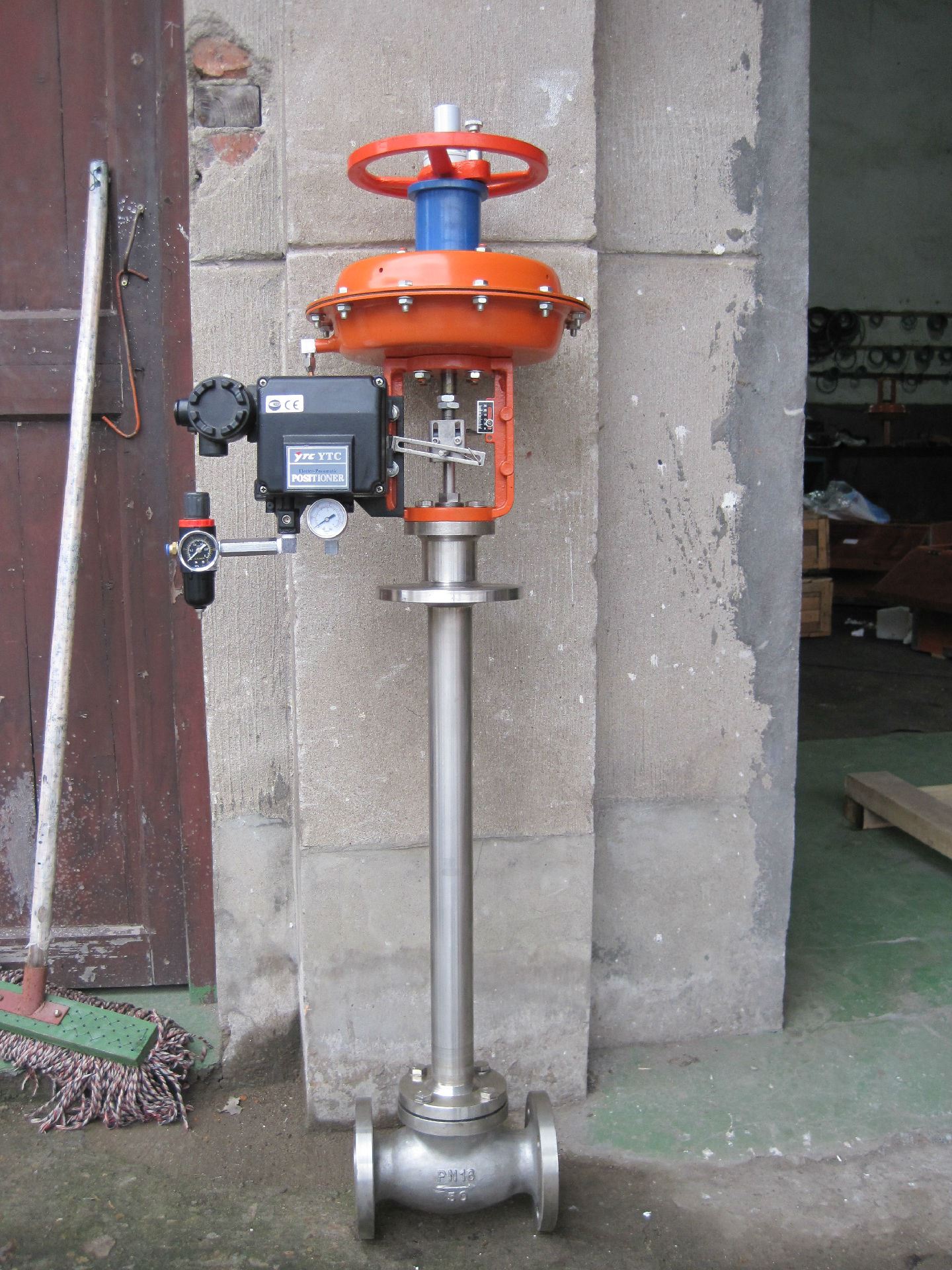

氣動薄膜低溫單座調節閥
氣動薄膜低溫單座調節閥概述
ZXPD氣動薄膜低溫單座調節閥是一種在低溫、深冷場合使用的調節閥。采用長頸閥蓋保溫，配用多彈簧執行機構，具有總體結構緊湊、重量輕、穩定性好等優點。閥體采用精密鑄造角形結構，材料為鋁合金，具有良好的耐低溫性。波紋管密封保證了調節閥在低溫場合不外漏。因而廣泛應用于冶金、空分、制氧、石油、化工等低溫、深冷場合。特別適用于精確控制低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。
本系列產品有連接板安裝型、浮動套安裝型兩種，公稱壓力等級為PN0.6MPa，閥體口徑范圍 DN20～100，適合流體溫度-60℃～-200℃范圍內多種檔次。泄漏量等級有Ⅳ級和Ⅵ級二種。流量特性為線性或等百分比。多種多樣的品種供選擇。
■ ZXPD氣動薄膜低溫單座調節閥特點
·底進側出，流路簡單，阻力小，閥體容量大
·雙導向，閥工作穩定性好
·可調范圍大，固有可調比50
·波紋管密封對移動的閥桿形成完全的密封，堵絕流體外漏
·采用浮動套連接，安裝方便
■ ZXPD氣動薄膜低溫單座調節閥主要零件材料
閥體： | LF4 | 閥桿： | 1Cr18Ni9 |
閥蓋： | 1Cr18Ni9 | 波紋管： | 1Cr18Ni9 |
閥芯、閥座： | 1Cr18Ni9 | 墊片： | 紫銅、1Cr18Ni9 |
■ ZXPD氣動薄膜低溫單座調節閥規格與技術參數
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||
閥座直徑dn（mm） | 10 | 12 | 15 | 20 | ||||||||
額定流量 | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 |
等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | |
額定行程 | 16 | 25 | 40 | |||||||||
膜片有效面積 Ae（cm2） | 280 | 400 | 600 | |||||||||
固有流量特性 | 直線、等百分比 | |||||||||||
公稱壓力PN（MPa） | 0.6 | |||||||||||
固有可調比（R） | 50 | |||||||||||
工作溫度（℃） | D0：-60～-100，D1：-100～-200，D2：-200～-250 | |||||||||||
信號范圍Pr（KPa） | 20～100，40～200，20～60，60～100，80～240 | |||||||||||
允許壓差 | 不帶定位器 | 0.6 | 0.47 | 0.30 | 0.27 | 0.18 | 0.11 | |||||
帶定位器 | 0.6 | 0.41 | 0.26 | |||||||||
允許泄漏量 | Ⅳ級 Ⅵ級 | |||||||||||
氣源壓力Ps（MPa） | 0.14～0.40 | |||||||||||
﹡本產品性能指標貫徹 GB/T4213-92標準
■ 安裝尺寸選取標準
溫度范圍（℃） | D0 | D1 | D2 |
-60～-100 | -100～-200 | -200～-250 | |
20～50 | 500 | 700 | 900 |
65～100 | 600 | 800 | 1000 |
■ 連接尺寸及標準
·連接方式：焊接
·薄膜執行機構氣信號接口：內螺紋M16×1.5
■ 外形尺寸及重量
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| ||||
閥座直徑 | 10 | 12 | 15 | 20 | |||||||||
A | 282 | 308 | 394 | ||||||||||
L | 75 | 85 | 110 | 160 | 170 | ||||||||
L1 | 75 | 85 | 110 | 160 | 170 | ||||||||
D1 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 | Φ66 | Φ82 | Φ102 | |||||
D2 | Φ25 | Φ30 | Φ37 | Φ45 | Φ55 | Φ84 | Φ90 | Φ110 | |||||
H | H1=500 | 952 | 971 | 980 | 1006 | ||||||||
H1=600 | 1250 | ||||||||||||
H1=700 | 1152 | 1171 | 1181 | 1206 | |||||||||
H1=800 | 1450 | ||||||||||||
H1=900 | 1352 | 1371 | 1381 | 1406 | |||||||||
H1=1000 | 1650 | ||||||||||||
n—d | 8-Φ14 | 8-Φ16 | 10-Φ16 | 12-Φ18 | |||||||||
D3 | 260 | 285 | 305 | 340 | 370 | 405 | 460 | ||||||
D4 | 290 | 315 | 335 | 370 | 400 | 435 | 490 | ||||||
D5 | 289 | 470 | |||||||||||
■ 訂貨須知
訂貨時請用戶提供以下資料
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·工作溫度
·保溫長度(安裝尺寸)
·介質與禁忌
·整機作用方式
·信號壓力范圍
·清潔度要求
·材質要求
·選配附件
·其它特殊要求
